一、用途

箔式繞制機又稱箔繞機,是繞制變壓器箔式線圈的專用設備。

二、設備組成

       1.放卷機
       2.送料裝置
       3.放卷機

       4.送料機
       5.端絕緣放料架

       6.層絕緣
       7.剪切裝置

       8.自動調偏機構

       9.壓毛刺裝置
       10.收卷機

       11.自動焊接裝置
       12.控制柜

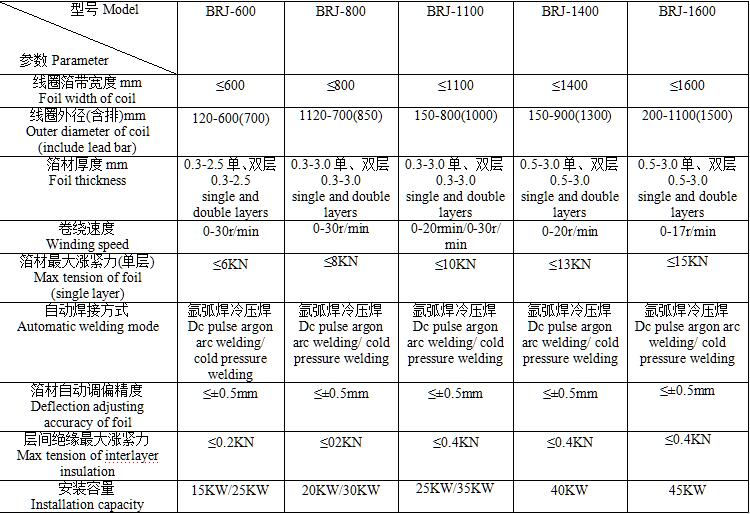

三、箔式繞線機主要技術參數

四、工藝過程

箔材卷料經過開卷裝置引料進入送料裝置的膠輥,再經過剪切裝置的刀口、壓毛刺裝置的滾輪、然后卷繞在卷繞線模上。層間絕緣糝架裝在箈繞杋收卷光軸后方,通過切邊輥及刀片裁切后卷繞在繞線模上。

五、功能特點

1.該設備采用電動伺服糾偏系統,手動/自動調整箔材位置,更加方便,可靠。

2.箔材及層間絕緣張緊力采用先進的電動恒張力控制技術,具有張力定量控制準確、方便，無機械摩擦,正繞、停止、退繞均能保持所需張力,確保線圈緊實。

3.層間絕緣采用懸臂機構，方便上料且機構可整體拉出,機體外無導軌。

4.自動焊接機構，滾動剪切杋構，釆用滾珠絲杠、直線導軌傳動,確保了設備的使用壽命和精度。

5.本設備率先采用整體擺動機架,較好的解決了線圈匝數少，糾偏滯后的問題。

6.本設備是在總結了國內外眾多同類產品的基礎上,結合實際生產需要生產的高科技產品，整機釆用先進的PLC觸摸屏控制,自動化水平高，操作簡單可靠，代表了國內箔繞機的較高生產水平。
